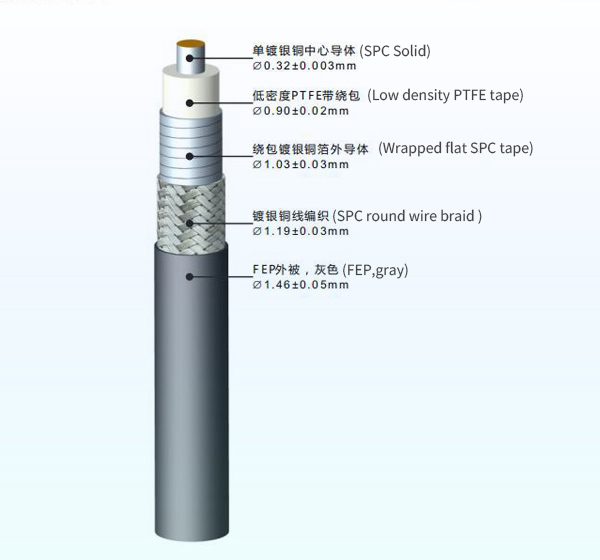

微波稳相同轴电缆以镀银铜为中心导体，ePTFE为介质，外导体与电介质紧密结合，确保整个结构在极端应用环境下的稳定性。这使得电缆具有低插入损耗、高使用频率、低时延和高相幅稳定性的特点。
使用频率可达67GHz，同时满足您的相位匹配要求
阻抗： 50±2Ω
驻波比：（最大DC到40GHz）： 1:1.35
衰减：（最大直流到40GHz）： 40GHz@7.90dB/m
传播速率： 77％ nom
温度：-55℃~+165℃
| 项目 | 规范 |
| 特性阻抗 | 50±2 Ω |
| 延时 | 4.3 ns/m Nom. |
| 电容 | 86.0 pF/m Nom. |
| 传播速率 | 80% Nom. |

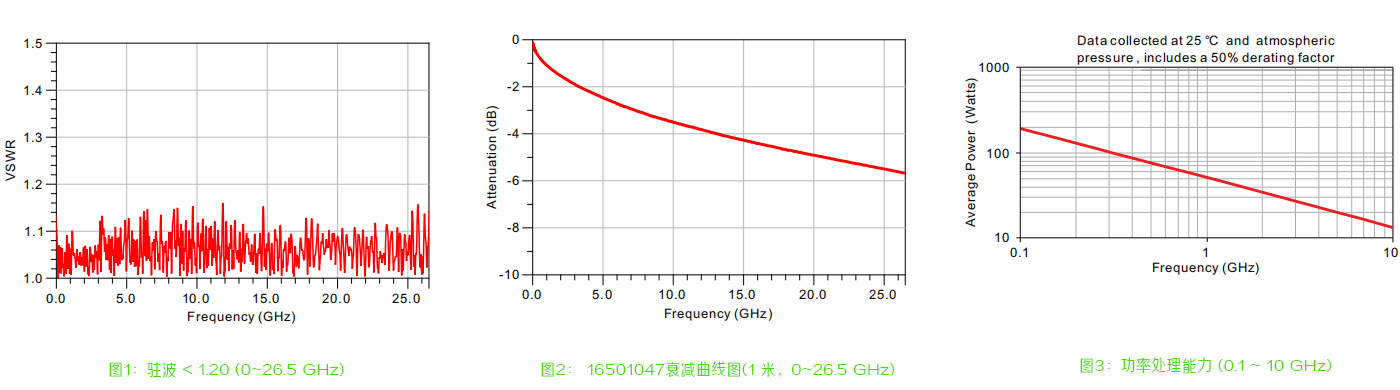

| 最大驻波比(DC~40.0GHz ) | 1:1.35 (图1所示) |
| 截止频率 | 40.0 GHz |
| 屏蔽效能 | > 90 dB@18GHz |
| 衰减典型值(图2所示): | |
| 2.0GHz | 1.59 dB/m |
| 4.0GHz | 2.27 dB/m |
| 6.0GHz | 2.82 dB/m |
| 8.0GHz | 3.31 dB/m |
| 10.0GHz | 3.75 dB/m |
| 12.0GHz | 4.17 dB/m |
| 14.0GHz | 4.53 dB/m |
| 18.0GHz | 5.15 dB/m |
| 26.5GHz | 6.35 dB/m |
|
40.0GHz |
7.90 dB/m |
| 功率处理能力 | 图3所示 |
| 稳幅稳相指标: | |
| 弯曲稳相（360°, D:40 mm) | <1.4°el/GHz |
| 温度稳相（- 55∽85℃） | <1000 ppm |
| 震动插损稳定性 | <±0.1 dB |
| 弯曲插损稳定性 | <±0.2 dB |
| 温度变化插损稳定性 | <0.2%/℃ |
| 项目 | 规范 |
| 重量 | 最大7.8 g/m |
| 最小静态弯曲半径 | 6.4 mm |
| 最小重复弯曲半径 | 15 mm |
| 使用温度 | -55℃~165℃ |
| 抗压性能 | 8 kN/m dB |
| 抗拉强度 | 80 N |
