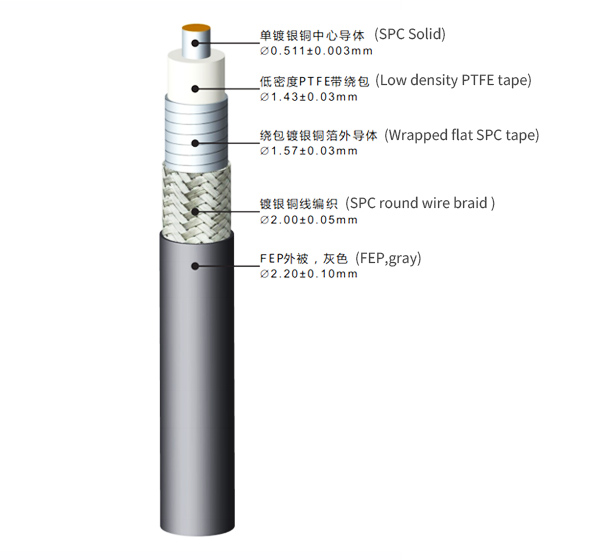

九天数通可以提供各种标准结构的70%VP微波同轴电缆。也可根据应用要求定制电缆。九天数通优化的微波同轴电缆可以取代标准的RG同轴电缆，具有更低的插入损耗、更轻的重量和更小的尺寸。
使用频率可达67GHz，同时满足您的相位匹配要求
阻抗： 50±2欧姆
驻波比：（最大10MHz至40GHz）： 1:1.35
衰减（最大DC到40GHz）： 40GHz@4.50dB/m
传播速率：82% Nom.
温度：-55℃~+200℃
| 项目 | 规范 |
| 特性阻抗 | 50±2 Ω |
| 延时 | 4.1 ns/m Nom. |
| 电容 | 89 pF/m Max. |
| 传播速率 | 82% Nom. |

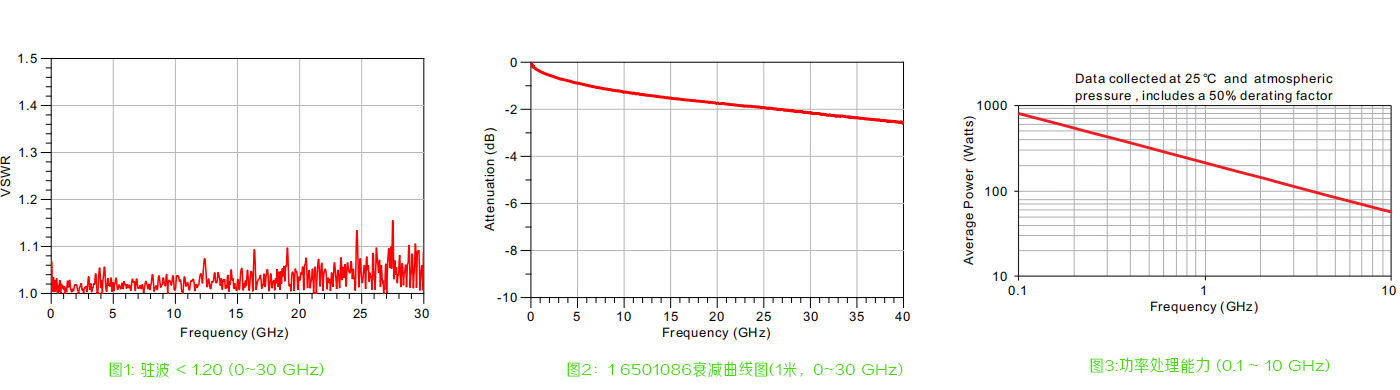

| 最大驻波比(DC~40.0GHz ) | 1:1.35 (图1所示) |
| 截止频率 | 40 GHz |
| 屏蔽效能 | > 90 dB@18GHz |
| 衰减典型值(图2所示): | |
| 2.0GHz | 0.90 dB/m |
| 4.0GHz | 1.29 dB/m |
| 6.0GHz | 1.55 dB/m |
| 8.0GHz | 1.82 dB/m |
| 10.0GHz | 2.05 dB/m |
| 12.0GHz | 2.26 dB/m |
| 18.0GHz | 2.79 dB/m |
| 26.5GHz | 3.48 dB/m |
|
40.0GHz |
4.40 dB/m |
| 功率处理能力 | 图3所示 |
| 稳幅稳相指标: | |
| 弯曲稳相（360°, D:40 mm ) | <1.2 °el/GHz |
| 温度稳相（-55∽85℃） | ≤1100 ppm |
| 震动插损稳定性 | <±0.1 dB |
| 弯曲插损稳定性 | <±0.2 dB |
| 温度变化插损稳定性 | <0.2%/℃ |
| 项目 | 规范 |
| 重量 | 最大16.0 g/m |
| 最小静态弯曲半径 | 12.7 mm |
| 最小重复弯曲半径 | 25 mm |
| 使用温度 | -55~125 ℃ |
| 抗压性能 | 8 kN/m |
| 抗拉强度 | 100 N |
